WILL FIT THESE PANELS | PART NO. | DESCRIPTION | PART DIMENSIONS | STYLE | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MOUNTING HOLE DIA. | ASSEMBLED PANEL THICKNESS | |||||||||||||
Min. | Max. | Black | A Length | B Head Height | C Head Diameter | |||||||||
in. | mm. | in. | mm. | in. | mm. | in. | mm. | in. | mm. | in. | mm. | |||

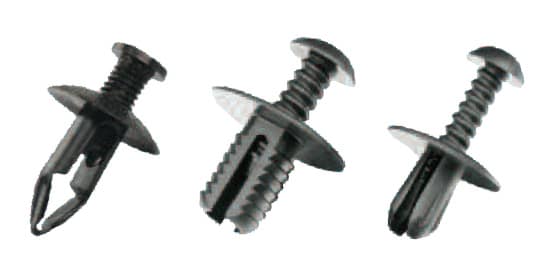

HUSR Series |
||||||||||||||
.197 | 5,0 | .059 | 1,5 | .236 | 6,0 | 4330 | HUSR 197-059 | .43 | 11,0 | .15 | 3,9 | .47 | 12,0 | 1 |
.236 | 6,0 | 4331 | HUSR 236-059 | .63 | 16,0 | |||||||||
.250 | 6,4 | .125 | 3,2 | .173 | 4,4 | 4392 | HUSR 250-125 | .50 | 12,7 | .12 | 3,0 | .59 | 15,1 | 4 |
.315 | 8,0 | .118 | 3,0 | .394 | 10,0 | 4332 | HUSR 315-118 | .55 | 14,0 | .16 | 4,0 | .79 | 20,0 | 2 |
.276 | 7,0 | .315 | 8,0 | 4333 | HUSR 315-276 | .80 | 20,3 | .14 | 3,6 | 3 |

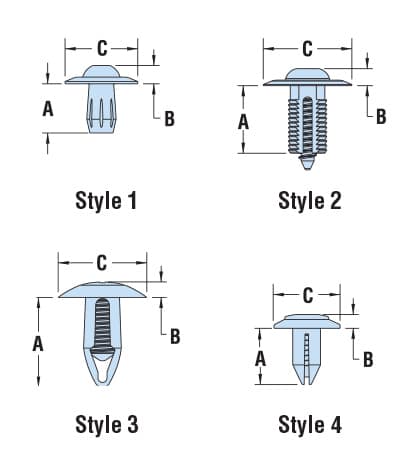

Style 1, 2 | Style 3 | Style 4 | |
---|---|---|---|
Material | Nylon 6/6 | Base: Nylon 6, UL 94 V-2 | Nylon 6 |
Flammability Rating | UL 94 V-2 | Drive Pin: Acetal (POM) UL 94 HB | UL 94 V-2 |
Temperature Range | -40°F (-40°C) to 185°F (85°C) |
-40°F (-40°C) to 185°F (85°C) |
-22°F (-30°C) to 167°F (75°C) |
